无线传输控制系统在渣包缓冷项目中的应用

来源：广域达

应用行业：无线传输控制系统在渣包缓冷项目中的应用

应用方式：无线系统的远程维护

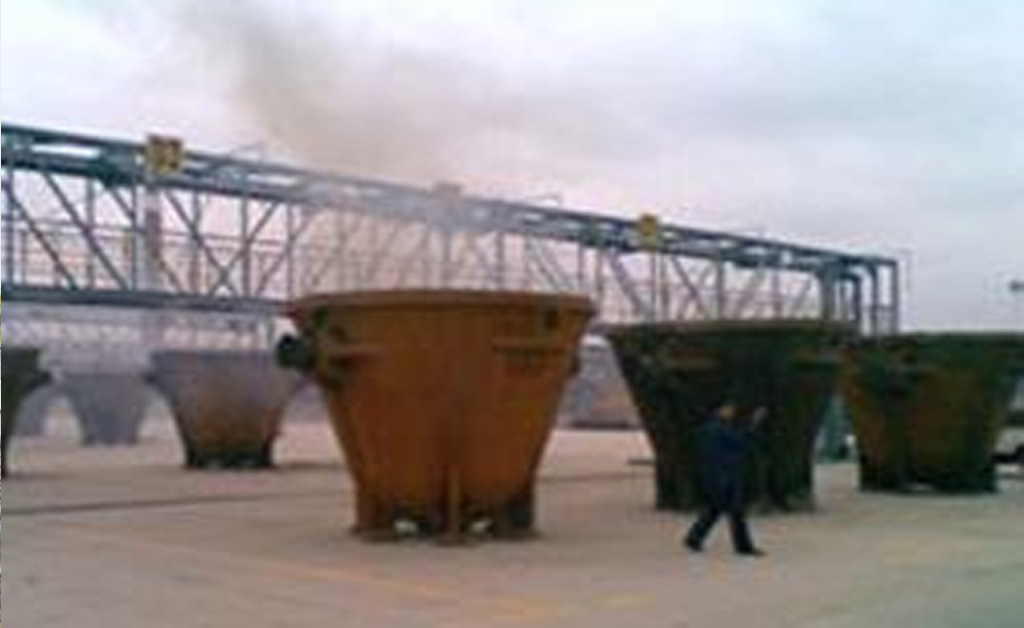

应用背景：色冶炼厂渣包缓冷项目中，在渣包运输车(车载系统)上控制渣包冷却区域喷淋水的阀门。其中渣包运输车8辆，喷淋阀门400个，传输距离3公里，渣包车上能够显示400个喷淋系统运行状态，司机可以通过车载系统监视画面正确选放渣包位置。

方案介绍：采集接收各个车载系统（车载系统）存/取渣包信息，与工厂DCS进行数据通讯，DCS根据现场喷淋工艺要求对相关数据进行运算处理后，写入主站数据处理单元。同时由主站向各个车载发送数据更新。

车载系统：
由车载操作显示屏与数据传送处理单元组成，渣车司机通过操作屏对站点放包/运包实现操作，同时接收主站发送的存渣包站点状态数据，并实时更新渣包站点状态画面。当存/取包时，设置相关数据，并等待主站查询。当主站查询到本站时，发送存/取包数据。
系统硬件主要采用全数字无线数传电台和PLC（可编程控制器）构建无线通讯和数据采集系统
车载系统负责对渣车渣包运入、运出站点状态信息通过无线数据传输技术，传送至主站接收系统。
主站系统与工厂DCS系统进行数据通讯，由DCS系统就各个车载（渣包车）所传送的状态信息及喷淋工艺的设计要求，实现对喷淋现场站点阀门、渣包状态的监控，同时将现场状态数据写入主站系统。
车载接收到来自主站传送的现场信息，通过车载操作终端显示。渣包车司机可以通过操作终端来判断个喷淋站点的状态，便于及时方便的实现渣包运入运出操作。

相关产品：CC1-19502-SMA-NJ ，AN-312-MO-JA， LA-JA-NH， CC2-40020-NP2， AN-217-MD-JA， CC1-19502-SMA-NP ,FC001-003-NJ,FC001-003-NP,FC006-NP-C01,FC005-NP-C01,CL-JH,PDJT002,CA-5005-MDT,CA-2003-MOT
